個人簡易工程-第29篇- 修邊機 推台導板 (模仿作品) -製作紀錄
聯絡人：陳先生，0931849482、07-7912015
　
施工簡述：使用我自製的修邊機倒裝台一段時間後，一定會需要一些輔助用具，輔助用具都是要先用過以後，才能發現自己的需求如何，所以就先製作修邊機 推台導板 的試用版，當然也是先用用看，後續再針對需求進行改版，雖然無法一次做到滿意，就當作是學習木作的過程，就這樣摟，以下就是記錄過程了
　
施工日期/：2013年01月16日

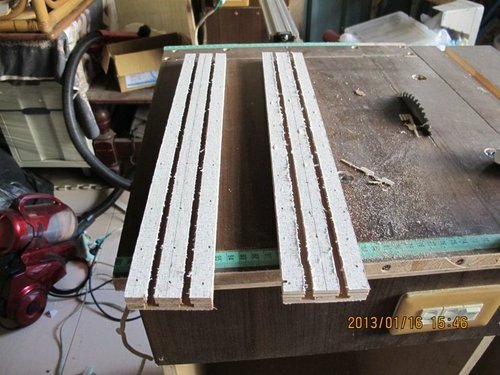

01-因為是要用螺絲做夾具，所以就先洗出螺絲寬度的軌道槽，有失敗過一次，因為搞錯方向，只好拿其他的板材再做一次，最後還好能用





02-還記得我上次做的 木製 星型 螺栓和螺母，在這個作品裡就能用到，先試試夾持力，目前還算可以



03-然後就是將軌道裝上推台板就可以了




04-接著就是將夾具裝上螺栓和螺母就完成夾具了





05-合體後就是簡單的 修邊機 推台導板 ，因為是可以移動的，所以無論是大小厚薄的木板都可以用，當然還是有規格的限制，等完成後在將規格PO上，今天就先做到這裏了






施工日期/：2013年01月17日，因為有找到了一些比較硬的木材，所以就全部砍掉重練，進度比想像中的快，基本上都已經完成了，後續看看使用的狀況如何，再做修改
06-製作方法都一樣，木材比較硬，相對也比較難洗槽，但完成後的夾持力就更好了，也比較不容易變形









07-再做一個後壓板，然後再做導軌底板，整體就完成了，因為導軌規格都是一樣的，所以不只能適用修邊機倒裝台，就連鋸台也可以使用










修邊機倒裝台 推台導板 測試影片：因為也考慮要將修邊機倒裝台做改版了，所以推台導板做得有一點大，初步測試還算不錯，滿穩的，敬請觀賞吧
youtube影片：
http://www.youtube.com/watch?v=B5mPkTC8Un8
youku(優酷) 影片：
http://v.youku.com/v_show/id_XNTAzMjczNjA0.html
鋸台 推台導板 測試影片：因為導軌規格都是一樣的，所以不只能適用修邊機倒裝台，就連鋸台也可以使用，敬請觀賞吧
youtube影片：
http://www.youtube.com/watch?v=l7Daa4ynP7s
youku(優酷) 影片：
http://v.youku.com/v_show/id_XNTAzMjc1Nzg0.html
