個人簡易工程-第37篇- 簡易式洗槽導板 (改版篇) -製作紀錄

聯絡人：陳先生，0931849482、07-7912015

施工簡述：之前做的洗槽導板因為做的太短，加上用下壓式的修邊台太寬了，導致洗槽深度跟長度皆受到過多的限制，所以只好再進行改版，這次也要加上下部的夾具設計，整體也做得更瘦小，當然也是先用用看，後續再針對需求繼續進行修改，雖然無法一次做到滿意，就當作是學習木作的過程，就這樣摟，以下就是記錄過程了。

施工日期/：2013年02月22日

01-這次當然拿得更長一點的木板，設定好修邊機基座寬度後再進行切割，然後進行洗槽，洗槽當然是要製做夾板及下部夾具的部分，最後一樣是用修邊機在軌道洗出一槽溝，就完成刀具基本寬度的規格

個人簡易工程-第37篇- 簡易式洗槽導板 (改版篇) -

施工日期/：2013年02月25日

02-我都是用這種薄木板的，因為取得來源是免費的，所以都必須要合併木板，才能有需要的厚度，好在膠水便宜。厚度做出來後，進行切割，我是做成4片的夾板，因為很懶得用搓刀磨，所以用機器磨，磨得很難看，後來是沒用到啦，看下去就知道。以下就是大致完成後的實況

03-完成後就是測試，跟上次一樣，第一次都是失敗的，就不多說了，更換刀片即可

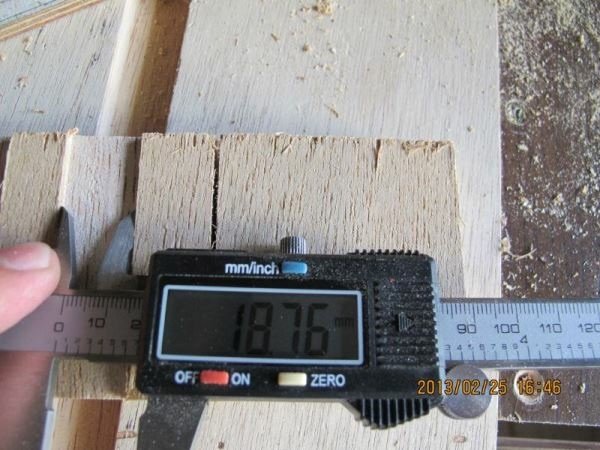

04-換完刀片以後先洗一個規格槽，刀片就固定用10MM的就可以了，接下來就是再洗一個槽，洗的太過密實了，如果是做格子櫃就沒問題，但要作軌道的話，就要再加一片薄鐵片約0.7MM，但變太寬了(後來我是用美工刀片就可以了因為約0.4MM較符合規格)，看看規格就可以知道，鐵條約18.9MM，加鐵片洗出來的是19.6MM，未加鐵片洗出來的是18.7MM，自己加一下就能得知適合的規格了。
