個人簡易草圖設計-第02篇- 直立型組合式推台型大鋸台 （改良篇）-製作紀錄

聯絡人：陳先生，0931849482、07-7912015。

即時通:guess_chen1981，很少用了，想到還是會用

行動網路：LINE、We Chat，搜尋ID︰guess_chen1981或加入手機號碼至通訊錄即可，記得加入後要進行手動更新。

設計簡述：這次是將第01篇- 大鋸台靠山置物台架篇做一點改良，當然也是日後決定要做的鋸台，打從開始玩木工之時，都是邊想邊做、邊做邊改，從來沒想過用電腦設計想要的作品，當然也是因為自己對電腦不在行，除了看影片、上網、聽音樂、玩遊戲…等等，其他的！！應該都跟大部份的人一樣。

會開始接觸設計軟體，也是因為看了很多人設計的作品之後！確實讓我羨慕及佩服不已，在變得美好的現今社會，確實不需花費高額的金錢，不需要出門尋求老師指導，更不用踏入深山雪嶺拜師學藝，方可得知天下事、習得絕世武功，當然！！師傅帶進門，修行在個人，就看自己的造化了。

說說自己學習的過程？不外乎也是上網找資料，看看教學影片…之類的，以下為個人淺見：

好處：隨時可以上網學，不用特意安排時間。也不用出門，就可以具有多位學習的對象。不須跟上進度，學會在繼續下一步。

壞處：上網學的版本過於老舊，容易誤解其教學內容。學習的對象，各自有自己的一套方式，須自己融會貫通。不懂的部份，沒有老師可以問。

設計大致說明：

1、主台架：圓鋸（圓鋸是線上找到的模型）採正方形模板，具可拆卸式、組合模式，這樣一來，日後無論是修邊機、線鋸機、刨木機…等等，各個相關的工具，都可以依樣畫葫蘆的進行安裝或更換，台面打算做成可向上掀式，所以有加厚板及固定角料，到時施做時，再做調整即可。

2、靠山：一樣是模防大師的作品之後，所做出的自創模式，但我還沒想到 規格調整板 如何做，希望有高手能指教如何改，這也是我PO的因素之一。

3、推台：可以用木板做導軌就好，除非有這麼長的五金導軌，但也可以增加推台板數量，用短五金導軌，用錯開的安裝方式，應該也可以達成要求，推台板可以隨自己喜好做設計就好，在這裡就先沒設計出來，推台架只做出一個長型置物櫃，也是方便日後放置相關的長型導具

3、副台架：是可以跟主台架分開的，當然推台架也是，抽屜都是可以放置導具的，板面當然跟主台面是一樣規格的，也可以為了可以增加鋸板寬度及長度，日後裁 4*8 的板材，應該就沒問題。

4、抽屜：完全是設計成大空間的模式，因為木作的導具千變萬化，方便日後置放，所以暫時只放導具或較大件的木作工具

5、台架組合：完成後的組裝還沒一定的想法，但總會有辦法的，但還是希望有高手能指教如何改，為何要做成組合式的？因為日後擺放空間太小的關係，大概只有5坪左右的空間可以玩木工，如果日後有更大的空間時，在搬運上也較方便，雖然缺點較多，誤差也會較大，但目前只能設計成組合式的。

PS：在這次的設計上還是很多缺點，很多沒想到的地方，所以將設計PO網，希望會用這個軟體的神朋友，能下載幫忙修改，在傳送給我做參考，真心希望及拜託，附上小弟信箱，互相交流，感謝您

信箱：

guess_chen1981@yahoo.com.tw

好了！廢話不多說，以下就看圖說故事了。（對了，我是用〝草圖大師〞這個軟體製作的，相信內行的應該不陌生）。

以下為設計過程紀錄及資料

設計日期/：2015年2月06日，開始

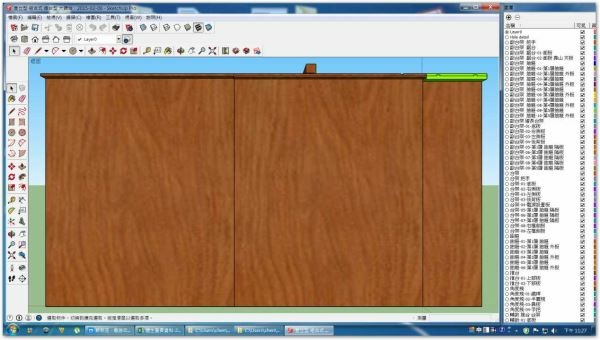

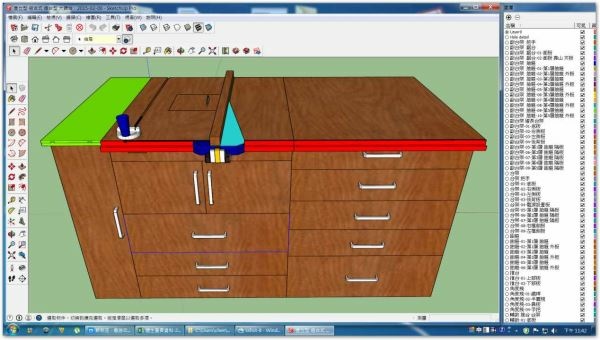

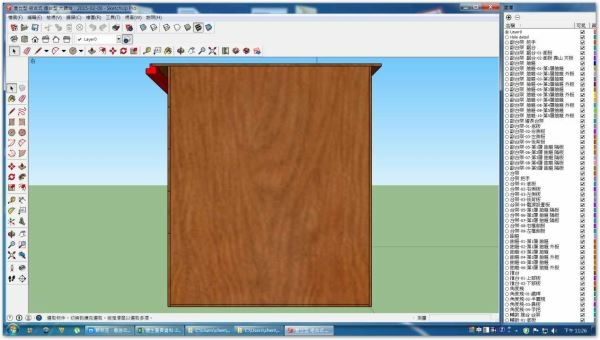

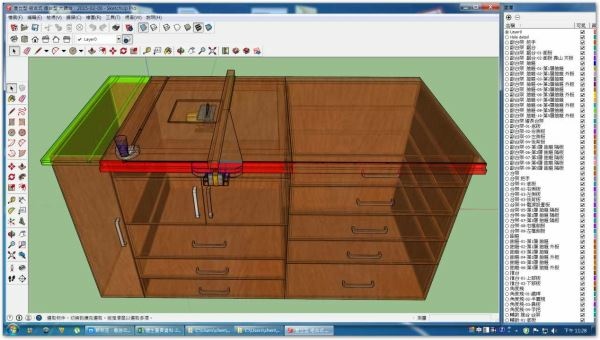

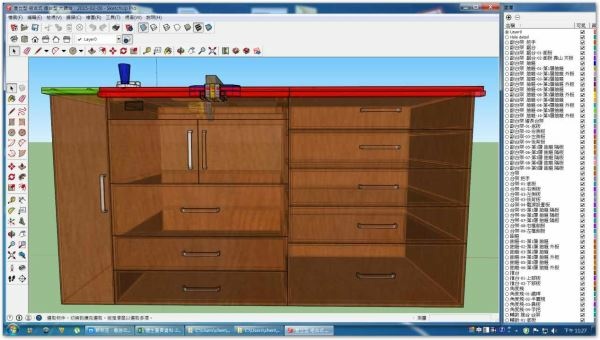

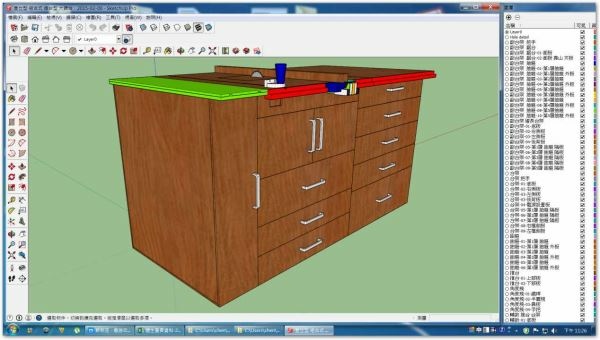

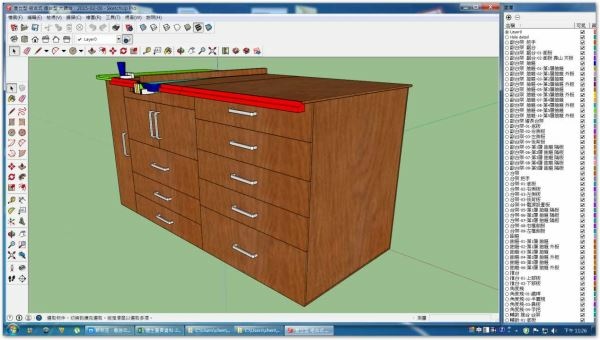

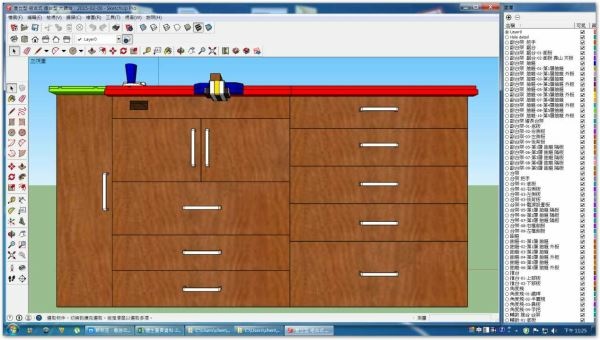

01-完成圖。各種角度的圖示，這次只放完成圖，因為做得有點複雜，所以也很難做文章，所以只放完成圖

個人簡易草圖設計-第02篇- 直立型組合式推台型大鋸台

備註：初次學習設計軟體，相信在規格及板面配置上，肯定是錯誤連篇，自己也將視為學習經驗的一環，日後再回來看自己的檔案時，想必會有不一樣的感覺，所以將檔案上傳給各位下載，希望經由大師級的網友不吝指教，也讓有想做鋸台的朋友，一起交流分享。

（也在此徵求各位網友幫忙，如果您有覺得不錯的學習或各項資訊的網址，希望您能提供給小弟，畢竟小弟電腦不在行，口袋又不深，只能依賴網路資訊了，在此感謝您熱心的提供）

PS：初次學習設計，準度有限，下載檔案後，可以自行調整適合自己的規格即可。

PS：因為自己常上一些木工的網站，看到很多人創作的木工都相當實用，自己本身呢也常用到木做的東西，剛好又有一些材料，所以也來小試身手一下，將個人施工過程op上來，請行家多多指教！，也可以給有興趣的同好一起討論。

鄭重聲明:因為看到板上有人說明自製鋸台或使用工具的相關風險，我認為有必要做一個簡單的聲明，因為我有做過2手傢俱的行業，所以對於鋸台的安裝及木工相關的工具，具有一點點的認知，PO網單純只是分享創作樂趣，所以如果您因為看了我的作品而覺得也想自己嘗試製作木工的話，一定要熟悉相關工具的操作及用法，避免造成不必要的遺憾，謝謝
