施工簡述：想要一台 鑽台 已經很久了，雖然我知道有一些五金商店有在賣桌上型的鑽台，當然有試用過，價錢也是相當便宜，不到2千元就可以買到了，但如果讓我選擇的話?我是不願意買的，為什麼呢?一些不好的原因就不多說了，當然!讓我看得上眼的 鑽台 ，一台就要好幾萬，但又想想！！畢竟自己還算初學者，買這些機器，畢竟有點太奢侈了，所以還是先自己製作一台簡易式的 鑽台 來使用，畢竟有一些材料是不用錢的，又有時間，所以還是試試DIY的樂趣。 |
|
|
|
自從上次試做過的 鑽台 ，至今？大約是2年前了，雖然最後是失敗的，但想要 鑽台 的心，從未減少！期間一直在網路上尋找相關的資訊，無奈資訊是少之又少，當然有找到一些不錯的作品，但總是覺得不是自己想要的，所以只好自己設計了，因為不會用電腦設計，畫圖又難看，加上沒什麼基礎，最後是在網路上看相關的商品，再自己進行製作，好了！！！廢話不多說了，看看製作過程吧！（很擔心最後又失敗了） |
|
|
|
其他：因為目前都還是試作狀態，加上最近有收到一些木材材料，將鋸台完成後，用剩下的木材，再來製作想要的 鑽台，其實！！單單以興趣來說，花錢買材料還是太浪費了，所以就先用一些廢料製作，雖然做出來比較難看，但目前還是以實用為主。 |
|
|
|
PS：因為自己常上一些木工的網站，看到很多人創作的木工都相當實用，自己本身呢也常用到木做的東西，剛好又有一些材料，所以也來小試身手一下，將個人施工過程op上來，請行家多多指教！，也可以給有興趣的同好一起討論。 |
|
|
|
鄭重聲明:因為看到板上有人說明自製鋸台或使用工具的相關風險，我認為有必要做一個簡單的聲明，因為我有做過2手傢俱的行業，所以對於鋸台的安裝及木工相關的工具，具有一點點的認知，PO網單純只是分享創作樂趣，所以如果您因為看了我的作品而覺得也想自己嘗試製作木工的話，一定要熟悉相關工具的操作及用法，避免造成不必要的遺憾，謝謝 |
|
|
|
施工日期/：2014年12月26日，第1天 |
|
|
|
01-這次除了想學著做出鑽台之外，也是要測試剛做好的鋸台準度、適用性、方便性…等等，也想學著做出一點點的設計感，所以先劃出一些形狀，再進行切割，這次的主角就是這台電鑽，會選這台的原因，其實很簡單，背面夠平、聲音小、轉速高、最重要的一點，是收到的，不用花錢買 |
|
|
|
|
|
|
|
切割好後，再做一片固定板，還有就是固定機身的五金束帶（是這稱呼嗎？不太確定），好用夠緊，然後在板背洗槽即可 |
|
|
|
|
|
施工日期/：2014年12月29日，第2天 |
|
|
|

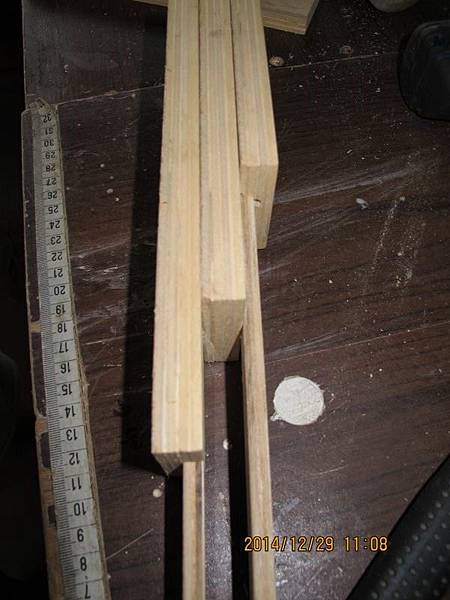

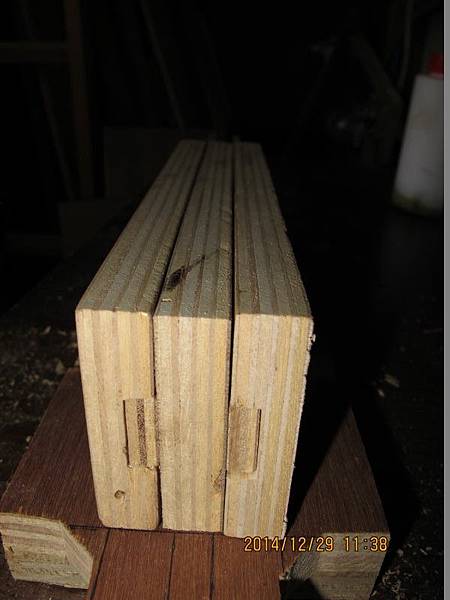

02-跟著再製作導板並洗出滑軌，然後再製作一個水平微調螺絲，跟著就可以組裝了 |
|
|
|
|
|

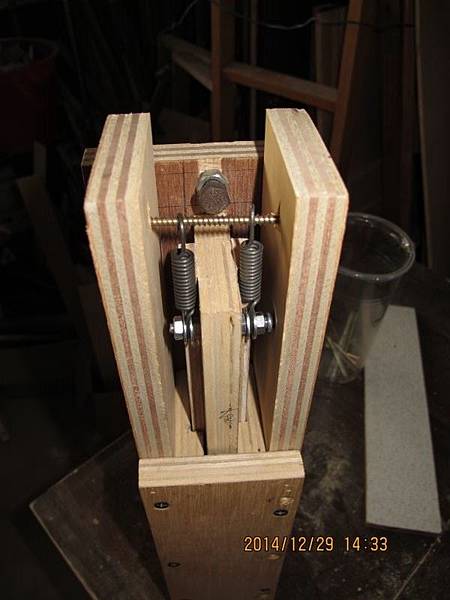

這是日後安裝彈簧的部份，因為沒有彈簧，所以會先用橡皮筋替代，反正概念是一樣的 |
|
|
|
|
|

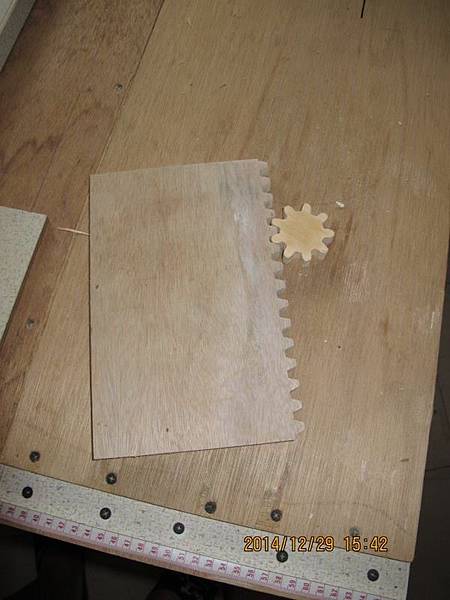

然後就是製作直行式的齒輪組，對我來說！這已經是很細的工了，也是我滿討厭的，因為自己不算是能做細工的人，也只能當作訓練耐心的機會了，還好做出來後，試用時還算順暢 |
|
|
|
|
|

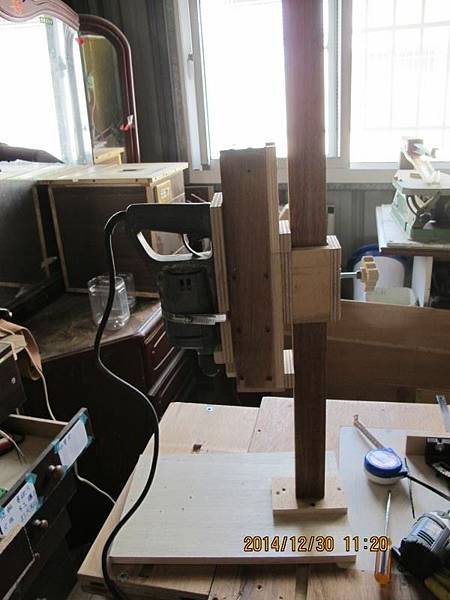

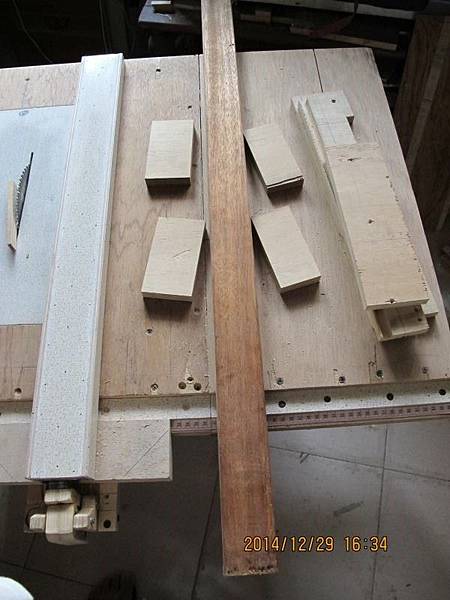

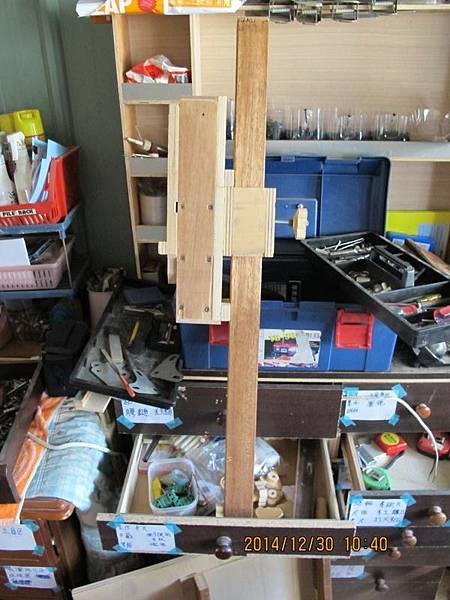

跟著就是製作支撐架的部份，我想用這個角料來做，支撐性應該足夠，還滿粗的，也是用旋轉夾緊的方式做固定，當然也要做成可以調整高度的設計，但現在缺一根長的鐵片，不然長期使用時，就算再粗的角料也沒用，所以明天再去找看看有沒有材料 |
|
|
|
|
|
施工日期/：2014年12月30日，第3天 |
|
|
|

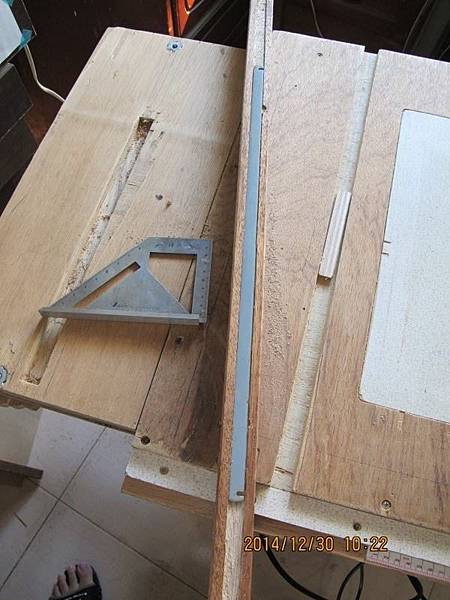

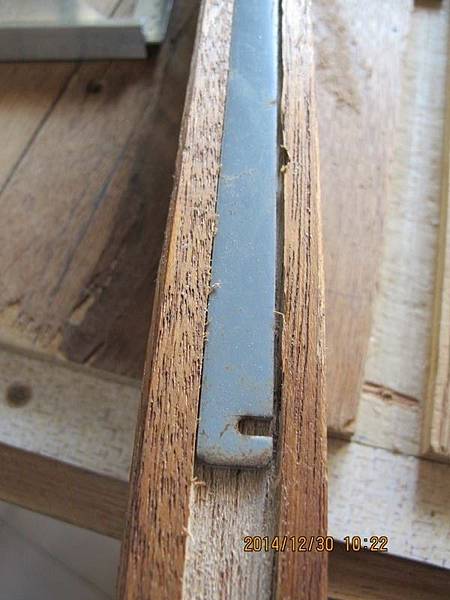

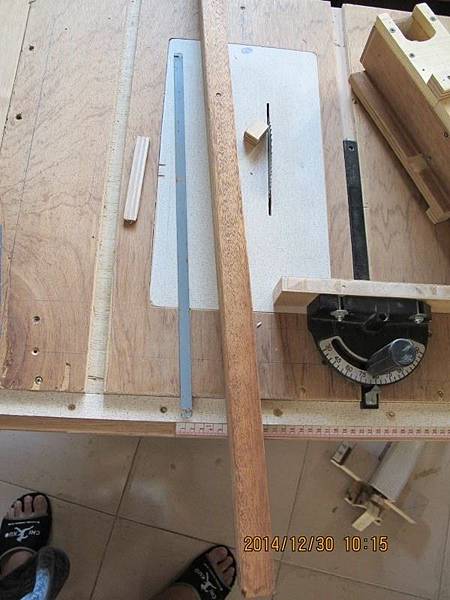

03-只有找到一根鐵條，雖然長度不夠，但應該足夠使用了，然後在支撐桿上洗槽安裝即可 |
|
|
|
|
|

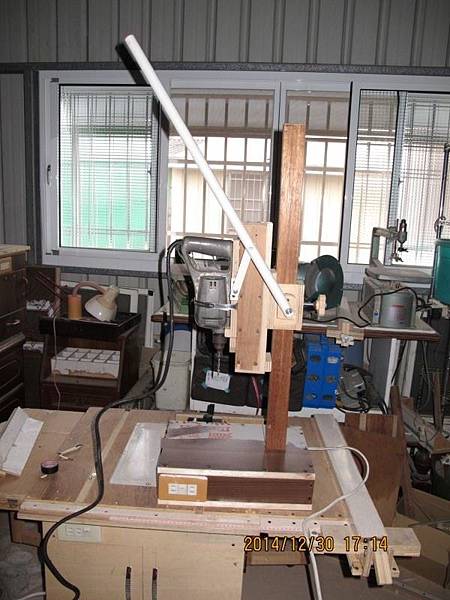

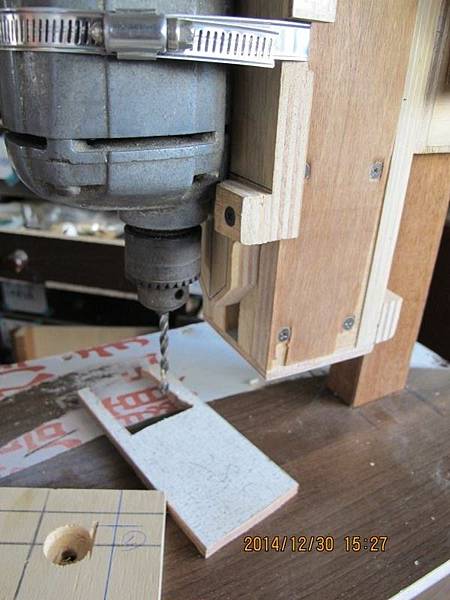

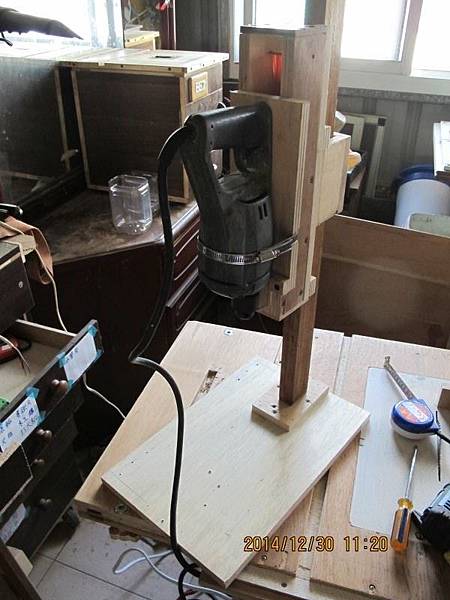

試著裝機看看，順便做一個簡單的台架，再試鑽看看，初步鑽出後是有偏差的，等完成後再做調整。 |
|
|
|
|
|

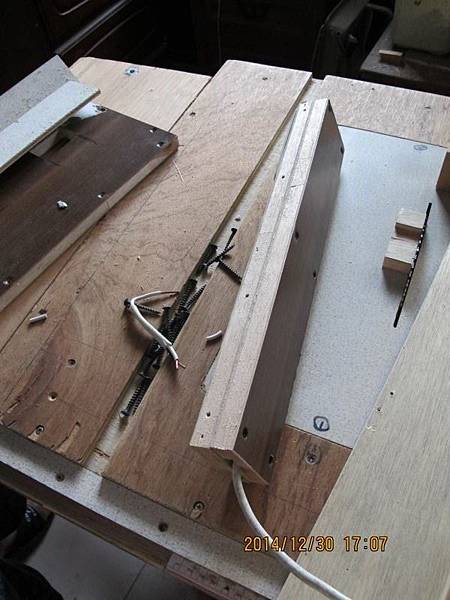

電源設計當然是一定要的，因為還要做置物抽屜，所以要將電源設備包覆起來，壓桿到最後在依適用度做裁切就可以了。 |
|
|
|
|
|
PS：本來是打算用齒輪式的方式做下壓，但因為最後軌道做的太短了，初步試鑽深度大約只有10公分，所以用下壓桿的方式就可以了，等日後有收到更好的材料時，再做修改，目前只要能用就好。 |
|
施工日期/：2014年12月31日，第4天 |
|
|
|

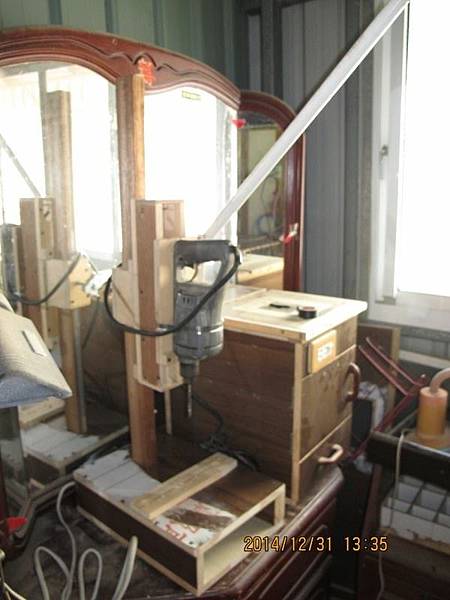

04-目前只打算做到這樣子了，材料短缺阿，後續就是置物抽屜、靠山輔助類的作業，後續再開一篇文章就好，就算完成了 |
|
|
|
|
|
PS：做後感言 |
|
|
|
1、鑽台須加大加寬，加重或固定 |
|
|
|
2、如果要深鑽，軌道可以加長 |
|
|
|
以上 |
|
|
|
|
|
